数字阵列全向声音采集与处理平台 APP1550

功能特性：

高灵敏度全指向阵列咪头，覆盖方圆近10米空间，声音干净自然；

DSP数字阵列对比算法，自适应动态降噪，完美去除环境噪声；

全数字自动增益，远近距离说话，拾音大小效果一致；

集成班班通音频信号管理平台，所有音频设备集中管理使用，节约投入，便于维护；

处理器与拾音器分离式设计，施工维护方便；

音频和电源共线远距高保真传输，拾音器由处理器集中供电。

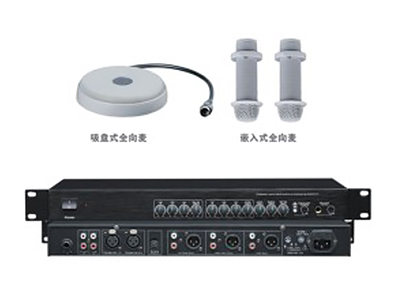

  本设备采用处理器与拾音器分离设计，拾音器与处理器通过一根或者两根专用数据线连接，实现音频和电源共线远距高保真传输，

拾音器由处理器集中供电。处理器外壳采用标准19英寸机柜设计，1U高，可直接与其他录播设备固定安装在机柜里面，

由机柜直接通过市电供电，与其他设备集中管理维护。

      处理器集成多功能音频处理平台，具备高速DSP语音处理模块、多路自动混音、环境噪声消除、自动增益、前级放大、

多路输入输出音频管理、每路输出音调调节、输出音量调节、单独和混合输出等多种功能。

实现一台机器即可接入管理教室里所有的音频设备，如无线麦克风、电脑音频、校园广播等，

处理器直接输出音频至录播主机录音和功放扩声使用，避免使用一般监控类拾音器需要额外增加比如调音台、

混音器、前级放大器等设备，节省投入，大大减轻维护工作量。

      本设备提供单拾音器和双拾音器两种配置方案，可根据空间大小和形状选购安装。

一般类似方形规整空间，可选用单拾音器方案，用一个配套的专用拾音器安装在空间中央天花上，

实现整个空间的声音采集；如果是狭长型空间或者过大空间（如100平方米或以上），

则选用双拾音器方案，用配套的两个专用嵌入式拾音器，前后分布嵌入在天花上，

进行整个空间的声音采集。实现一个平台满足不同空间需求的高效配置。

 技术参数：

 1.主机供电方式: AC 220V/50Hz

2.拾音器工作方式（二选一）：

单拾音器方案：拾音器通过一根5P复合专线与主机连接工作

双拾音器方案：两个嵌入式拾音器分别通过平衡线与主机连接工作

3.主机提供2路无线麦克风专用输入RCA接口

4.主机提供2路MUSIC专用输入RCA接口

5.主机提供2路LINE专用输入RCA接口

6.主机提供录播专用音频输出XLR和RCA两种接口

7.主机提供RCA输入信号混合放大输出XLR和RCA两种接口（可直接输出至功放）

8.主机提供所有输入信号混合输出XLR和RCA两种接口

9.主机前面板提供拾音器输出独立音量调节

10.主机前面板提供无线麦克风输出独立音量调节

11.主机前面板提供MUSIC/LINE输出独立音量调节

12.主机前面板提供拾音器输出独立中高低音调调节

13.主机前面板提供MUSIC/LINE输出独立音量调节

14.主机前面板提供混合输出独立音量调节

15.自动电平适配调节

16.开机自动保护程序

17.录播音频主动噪声消除

18.输入阻抗：

    麦克风：8KΩ

    MUSIC输入：20KΩ

    LINE输入：20KΩ

19.输出阻抗：

    平衡：200Ω

    LINE：200Ω

    REC：200Ω

20.频率响应：80Hz~18KHZ

21.采样率：48K

20.拾音器灵敏度：-32dB

21.拾音范围：单拾音器方案：全向5m半径

            双拾音器方案：横向10m，纵向16m

22.动态噪声消除能力：>12dB

23.自动增益：0~24dB

26.拾音器连接方式：单拾音器方案：5P专用复合线航空头锁紧连接

                   双拾音器方案：3P平衡线卡侬头连接

21.消耗功率：20W
