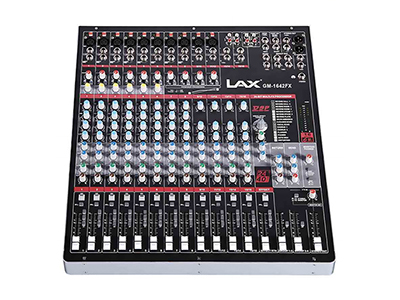

型号：GM-1642FX调音台

应用范围：

剧场、礼堂、宴会厅、大会议厅、多功能厅、中小型体育场馆等

产品特性：

◆ 16路输入通道,其中8路话筒输入+4路立体声线路输入。

◆ 10路Mic输入，每路单独控制幻像供电。

◆ 1-8 通道3段均衡（中频段扫频）和高通滤波器。

◆ 1-6通道内置通道压缩器。

◆ 四编组，内置效果器，3 Aux, 60mm行程推子。

◆ 高精度三色准确电平柱，准确显示输出电平，_电平。

◆ 配外置静噪电源。

◆ 上机架设计。

技术参数：

电气规格

总谐波失真（THD+N）：≤0.1%

频率响应：  20Hz-20KHz(-3dB~+1dB)

等效输入噪声(Rs=150Ω,GAIN:值) ：-128 dBu

残余输出噪声：≤-98dBu

串音（1KHz）：≤-70dB

幻想电压：48V

输入规格

通道1-8、9/10、11/12（话筒输入）

增益：-60dB 、-16dB

输入阻抗：3KΩ

适用阻抗：50-600Ω

通道1-8、9/10~15/16（线路输入、INSERT输入、RETURN输入）

增益：-34dB 、+10dB

输入阻抗：10KΩ

适用阻抗：600Ω

通道1-8（INSERT输入）、13/14、15/16（立体声输入）、L、R（RETURN、2TR输入）

输入阻抗：10KΩ

适用阻抗：600Ω（线路）

输出规格

左右立体声输出

输出阻抗：75Ω

适当阻抗：600Ω（线路）

标称电平：+4dBu（1.23V）

编组输出（1-4）

输出阻抗：150Ω

适当阻抗：10KΩ（线路）

标称电平：+4dBu（1.23V）

效果/辅助/发送

输出阻抗：150Ω

适当阻抗：10KΩ（线路）

标称电平：+4dBu（1.23V）

INSERT输出（1-8通道）

输出阻抗：75Ω

适当阻抗：10KΩ（线路）

标称电平：0dBu（0.775V）

REC输出（左右）

输出阻抗：600Ω

适当阻抗：10KΩ（线路）

标称电平：-10dBu（0.316V）

_输出（左右）

输出阻抗：150Ω

适当阻抗：10KΩ（线路）

标称电平：+4dBu（1.23V）

_耳机输出

输出阻抗：100Ω

适当阻抗：40Ω耳机

标称电平：3mW

一般规格

输入均衡（1-8通道，值±15dB，上升/下降频率：可变电平以下3 dB）

高：12KH（坡形）

中：250Hz-5KHz（峰形）

低：80Hz（坡形）

输入均衡（9/10-15/16通道，值±15dB，上升/下降频率：可变电平以下3 dB）

高：12KHz（坡形）

中：2.5KHz

低：80Hz（坡形）

电源适配器：PA-30，AC35VCT，1.4A，线缆=3.6米

消耗功率: 35W；

尺寸：宽478 x高102 x深496 (mm)

重量：5.5kg
