系统概述

剧院是文化建筑的重点项目，是本地区级别的表演艺术中心。剧院和音乐厅分别配备有现代化的舞台机械、灯光、音响等设备，建成后大剧院可举办大型交响乐、歌舞剧、戏剧、戏曲等综合性演艺活动，音乐厅可举行古典音乐、民族音乐、现代音乐等表演活动。英协剧院设计理念充分体现了人与文化艺术的密切关系，为提高城市文化区战略目标的实现，打下了一个坚实的基础 ，可大大提高地区的文化品位，丰富城市的空间景观，增加城市的艺术魅力。

扩声系统的定位及功能分析

先进性

大剧院,整体设计要求达到**化标准,其多功能、先进、细心的管理与配备措施，完全满足日益繁荣的文化演出及**文化交流之所需。

经营开放性

剧院的音响系统需选用的设备,须得到大部分国内外文化演出交流中用户所认可，要能方便使用。因此,我们认为,开放性也应该作为剧场的一个基本定位,可作为经营者提供给用户的硬件平台,关系到日后经营的方便性。

扩展性

随着科学技术的不断发展进步,新技术新产品不断涌现,剧院的音响系统应该具有足够的可扩展性,为将来的技术及产品升级留有充分的扩展余地。

我们设计的大剧场扩声系统达到的使用功能:

满足交响乐的演出需要;满足戏剧戏曲的演出需要;满足歌舞剧演出需要;满足会议等语言扩声的需要；项目定位是计划建设一座集音乐厅、 歌舞剧院、多功能电影院等场所于-身的多功能剧场。 其建筑声学设计尤为重要,且需要通过优良的扩声还音系统将信号源尽可能不失真还原适应人们对音乐欣赏不同需求,扩声系统具备以下作用:

改进语言清晰度和音乐明晰度；

扩展动态范围(声源功率不足时)；

改善演出中不同声部(语言、歌声和乐器声)之间的声平衡；

应具有良好的声音还原特性(使用电声时应感觉不到有"电声"的存在)；

改善舞台区和观众厅的音质质量；

为丰富表演艺术效果而重放各种特定的"效果声"；

根据艺术创作要求对人声和乐器声进行修饰或产生特定的效果；

将节目源预制并可以编程操作,简化技术操控步骤；

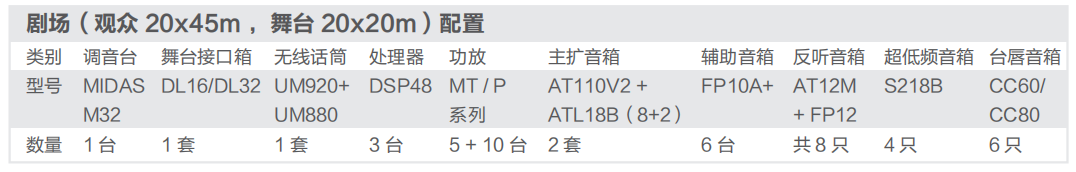

产品选型

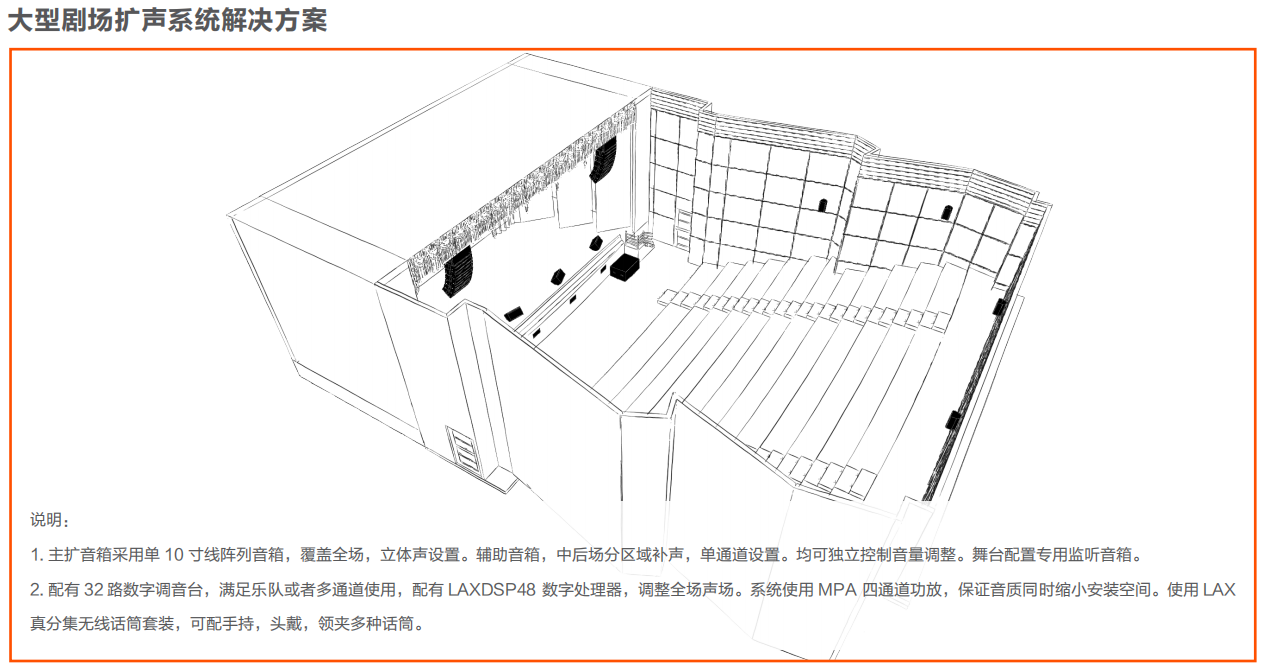

大剧院是一个标准的镜框式舞台，电声系统设计也有非常多的规范和经验可以参考和借鉴。在剧场的设计中，我们采用多路环绕声效果声系统。即观众区的效果声音箱及舞台区的主音箱也可以辐射整个扩声区域;使整个剧场，包括舞台区及观众区，可以形成一个声像效果更为广阔的多声道系统。

▍扬声器的布局

左右声道扬声器组:

左右声道主扩声音箱选用AT系列两分频两驱动单10寸线阵列音箱。扬声器组分别由8只AT110-V2和2只ATL18B组成，覆盖角按线性阵列原则布置，指向观众区。

超低扬声器组：

超低频扬声器安装在舞台两侧位置，每边各2只S218B，用于提供全场的低音，为音乐演出等提供更丰满的艺术表现效果。台唇补声音箱选用CC60/CC80全频音箱6只，为前排中间观众进行补声。

辅助扬声器：

辅助扬声器安装在中后场的两侧墙壁，辅助扬声器选用6只FP10A+扬声器,用于提供全场的补声，为音乐演出等提供更丰满的艺术表现效果。

返听扬声器：

舞台固定返听音箱选用4只FP12返听音箱，舞台固定安装返送扬声器4只，固安装于舞台两侧，给舞台中后部的演员提供监听。流动返听音箱选用4只AT12M返听音箱，可移动的摆放在舞台前部的台面上，给舞蹈演员等提供监听。

▍扬声器的布局

功率放大器的功率的配比遵循扬声器生产厂家对扬声器配置的要求，以及满足技术需求的其它电声指标。

扩声系统的无源音箱与功放的功率匹配满足功率放大器的标称输出功率（RMS）对应的音箱标称功率（RMS）2倍的需求。

功率放大器采用开关电源D类放大技术，为使用安全,功放经过3C强制性认证。两通道数字功率放大器采用了混合音频调制放大技术加超大功率，全谐振开关电源技术，设计出一系列高性能超大功率专业功率放大器。既保持线性调制低失真、高阻尼系数、音色好，同时兼具开关模式调制快捷率的优点；而又保持了很好的音色，将实际使用效率提高到接近90%，大幅度的降低了系统发热功能，并秉承了一贯强劲的驱动能力和长期高负荷稳定使用的特性。

为了便于对各个区域声场的灵活控制，采用线路标记使负责各个功能区的功率放大器与对应的扬声器组通路清晰、操作方便。
